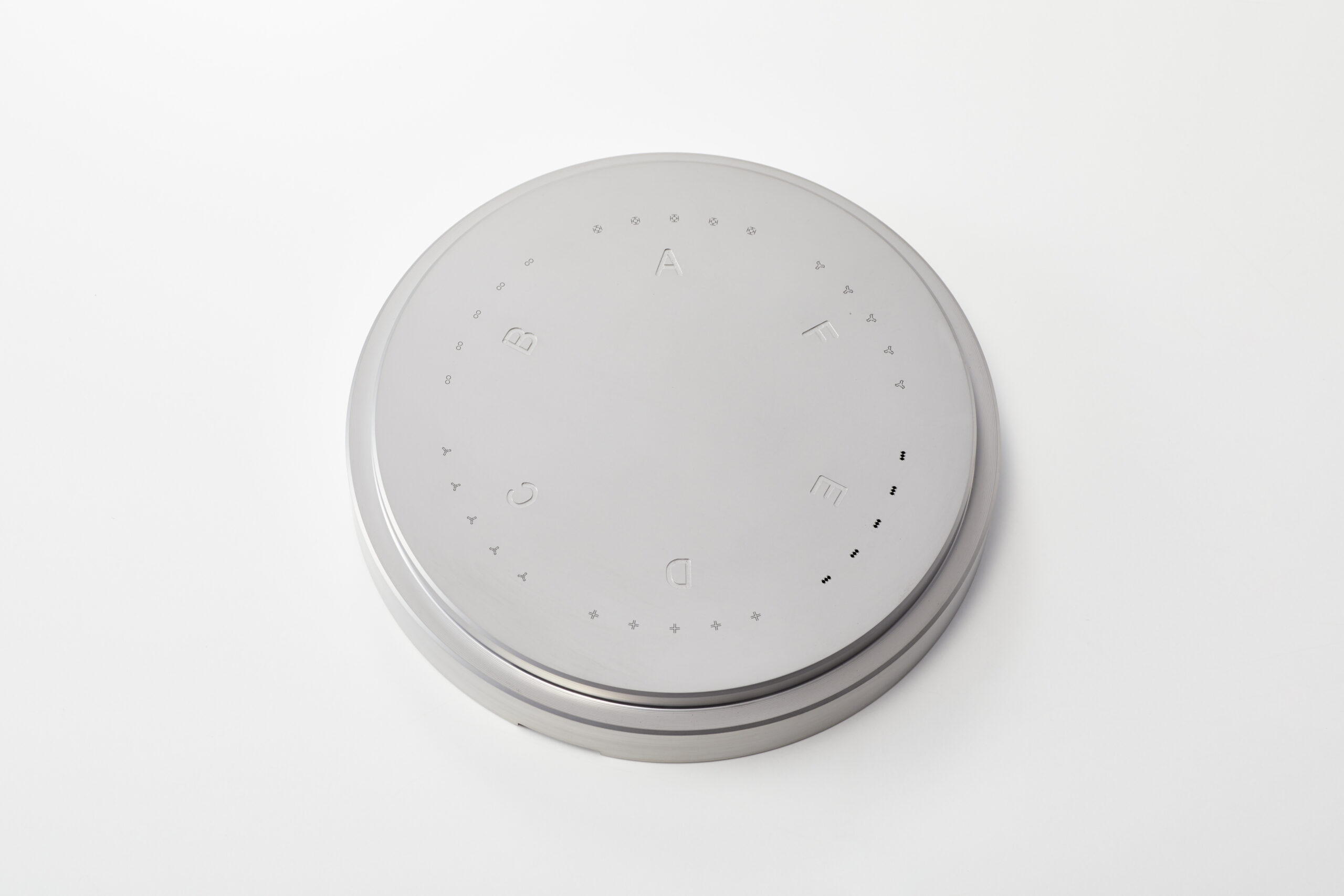

PRODUCTS 溶融紡糸ノズル
ポリエステル、ナイロン、ポリプロピレン等、合成繊維用の代表的な紡糸ノズルです。熱融解された高分子ポリマーがノズル孔から吐出されます。その後、水冷または空冷、延伸の工程を経て巻き取られます。もっとも幅広い樹脂・用途に使用されています。
製品仕様
| 材質 | ステンレス鋼／他 |
|---|---|
| 孔サイズ | Φ0.1～Φ0.3程度の丸孔／異型孔 |
| 使用ポリマー | ・ポリエステル |
| ・ナイロン | |
| ・ポリプロピレン | |
| ・ポリエチレン | |
| ・ビニリデン |

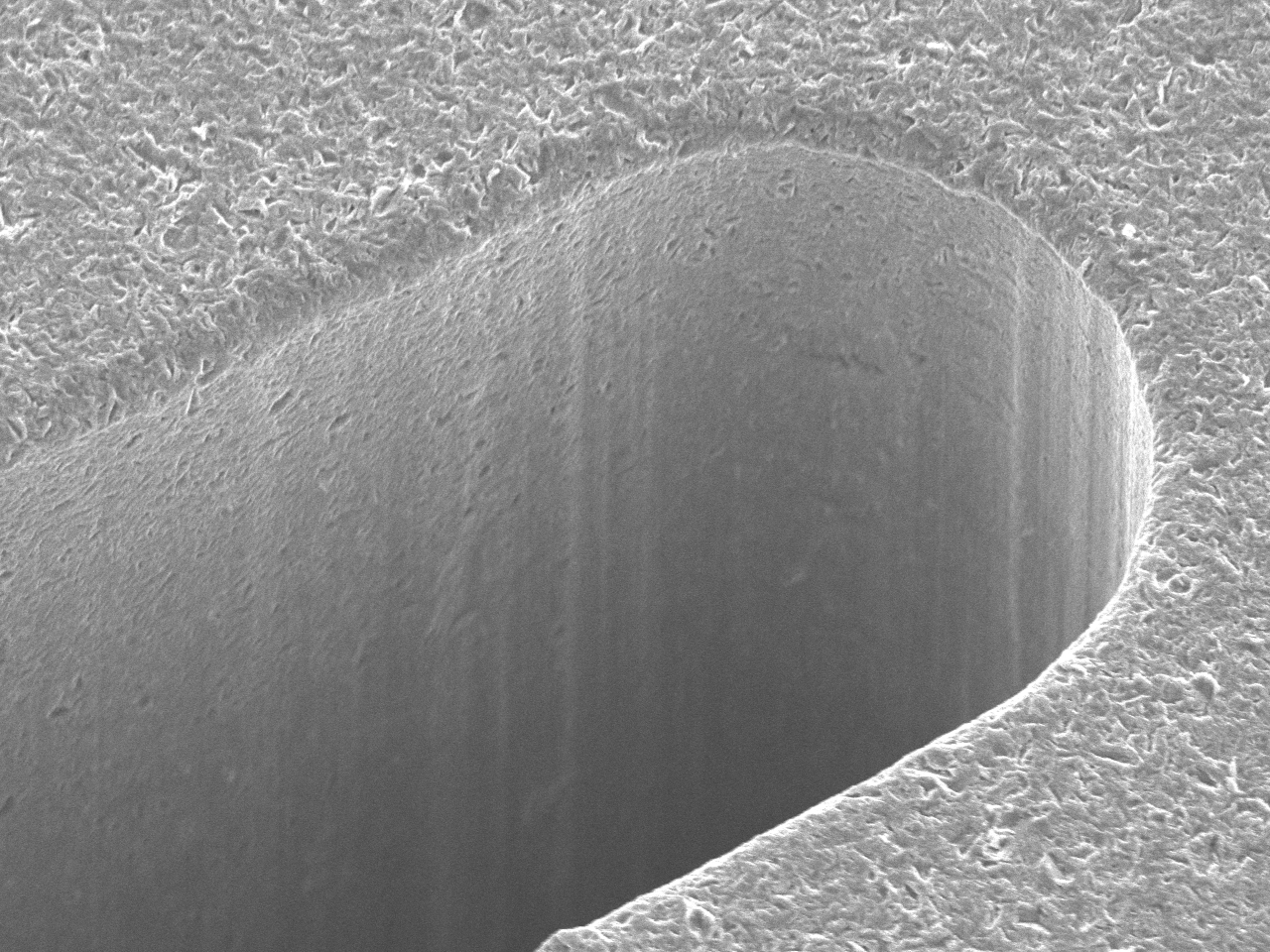

溶融紡糸ノズル孔精度
丸孔
| 孔径 | L/d | 孔径精度 | 孔長精度 | ||
|---|---|---|---|---|---|
| スペシャル | スタンダード | スペシャル | スタンダード | ||
| Φ0.07～Φ1.0 | 1/1～5/1 | ±0.001 | ±0.002 | ±0.01 | ±0.02 |
| Φ1.1～Φ2.0 | 1/1～20/1 | ±0.003 | ±0.005 | ±0.02 | ±0.03 |
| Φ2.1～ | 1/1～30/1 | ±0.003 | ±0.005 | ±0.02 | ±0.03 |
異型孔
| スリット幅 | L/W | スリット幅精度 | 孔長精度 | ||
|---|---|---|---|---|---|
| スペシャル | スタンダード | スペシャル | スタンダード | ||
| 0.04W～0.1W | 1/1～18/1 | ±0.001 | ±0.002 | ±0.01 | ±0.02 |
| 0.11W～0.8W | 1/1～20/1 | ||||

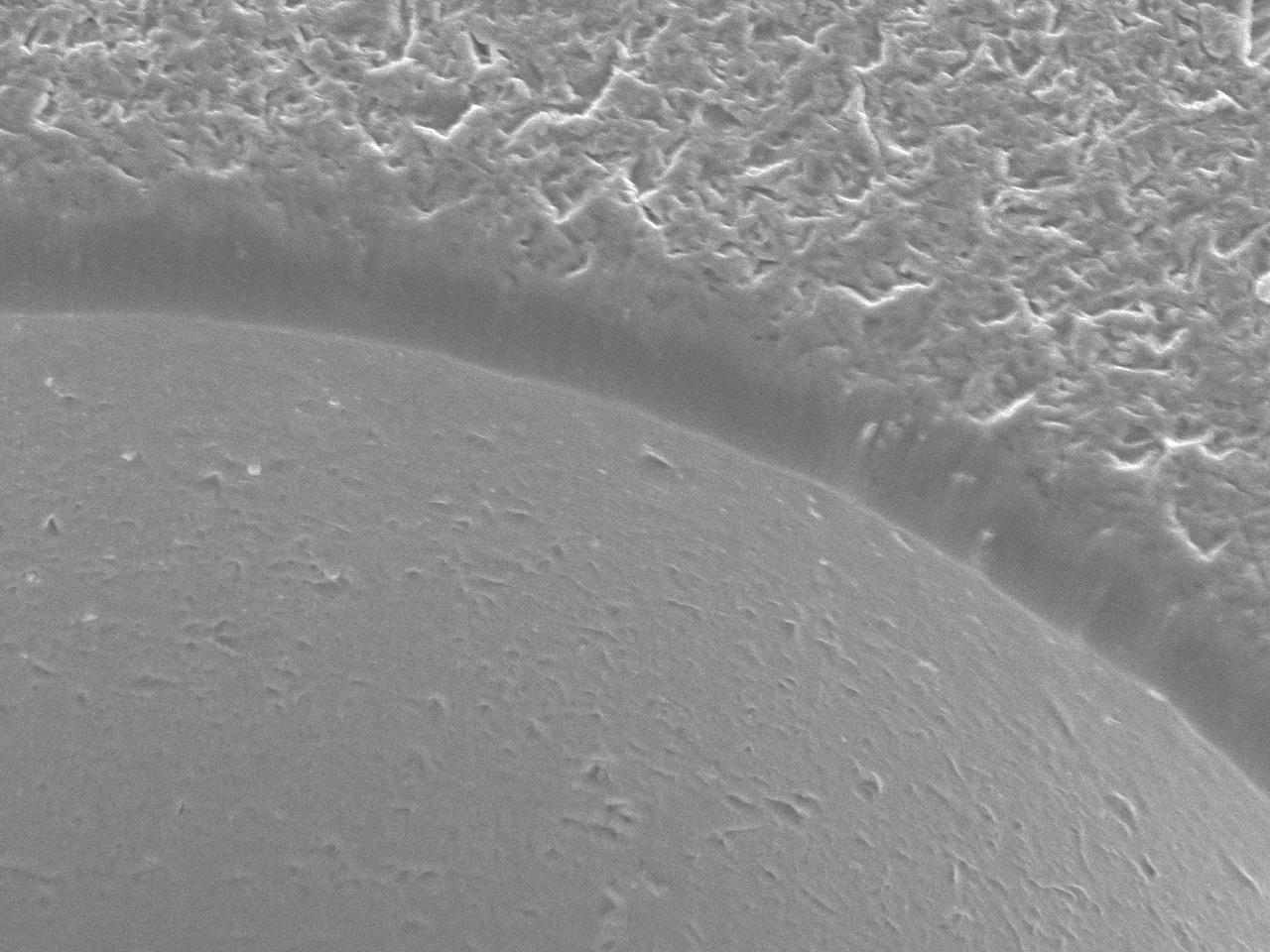

表面処理
ノズル表面の耐摩耗性向上、濡れ性の改善、ワイピング周期の延長など、ノズル表面へのコーティングにより、様々な特徴を付加することができます。使用原料、紡糸条件、洗浄条件により、最適なコーティング物質を選定することができます。
また、ノズル寿命の延長や、運転時のメンテナンス削減等、コスト削減にも寄与します。
当社で可能なコーティングの代表例
| 単一元素 コーティング | 化合物 コーティング | 特殊 コーティング | ||||||
|---|---|---|---|---|---|---|---|---|
| Cr | Si | TiN | CrN | Si3N4 | TiC | SiC | T7 | |
| 面粗度 | 母材面粗度による | ← | ← | ← | ← | ← | ← | ← |
| 硬度 | HV500 | HV700 | HV2300 | HV1900 | HV1300 | HV2500 | HV2000 | HV2300 |
| 膜厚 | 0.1～5um | ← | ← | ← | ← | ← | ← | ← |

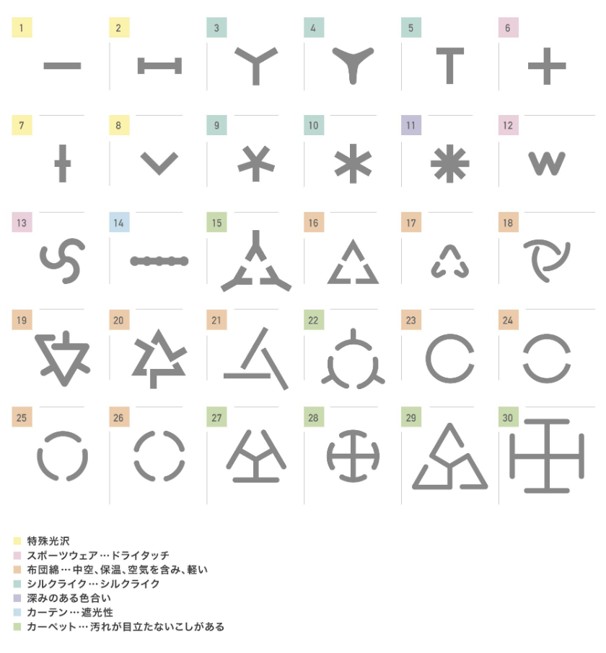

ノズル異型孔形状一覧
異形孔から紡糸された繊維は、様々な繊維断面を形成し、紡糸条件、使用ポリマーとの組み合わせにより、特徴を与えます。見た目や、風合いを変えるだけでなく、目的に応じた機能性繊維として、異形状の繊維が用いられています。
用途
衣料分野
衣服
産業資材分野
タイヤコード、防草シート、地盤補強材
