メンテナンスユニット

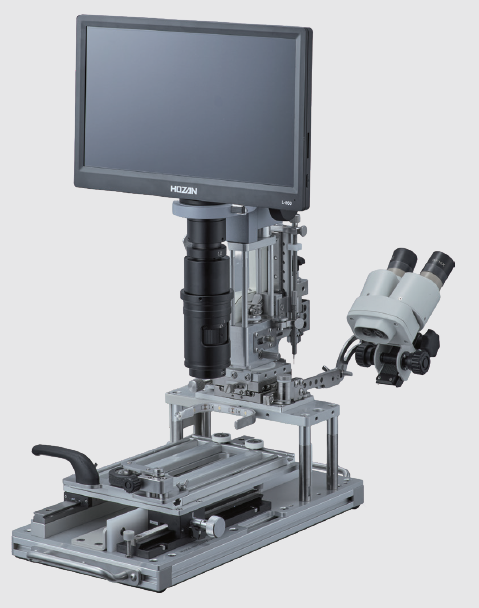

ノズル孔メンテナンスユニット

専用クリーニングニードルを小径孔に挿入するデバイスと、孔内面の観察が可能なカメラを備えたメンテナンスユニット。

検査工程でNG検知された孔を観察し、異物を除去する事が可能。

対応可能サイズ

観察部ステージの交換により、繊維用の丸形形状だけでなく、矩形形状や、数メートルを超える不織布用ノズルにも対応。

対象ノズル

溶融紡糸用(フィラメント、ステープル) ノズル、不織布紡糸用(メルトブローン、スパンボンド)ノズル、ステープル用ノズル、その他に対応。

使用方法

観察モード

可動式カメラで、孔内部の異物や汚れを観察し、クリーニング対象位置を特定します。

クリーニングモード

マニュアル操作により、専用ニードルを、ノズル孔に挿入しクリーニングします。

基本仕様

本体

本体寸法(最大外形)
Overall Dimensions		W300mm×D400mm×H560mm
総重量
Total Weight		10kg
対象ノズル
Target		溶融紡糸ノズル／メルトブローンノズル／スパンボンドノズル 等
Melt-spinning nozzles / meltblown nozzles / spunbond nozzles, etc.

顕微鏡(クリーニングモード用)

倍率
Magnification		20×

モニター付きカメラ(ズームレンズ付き)

倍率
Magnification		モニター表示約13～90倍
Approx. 13x to 90x (on monitor display)
電源
Power Supply		DC12V(入力AC100~240V アダプタ付属)
DC 12V (AC 100–240V input, adapter included)
その他
Other Features		静止画・動画保存機能付き (SDメモリーカード保存)
Still image and video recording function
(saved to SD memory card)

※記載の数値は目安であり、実際の製品とは異なる場合があります。
※Φ0.1mm以下の孔は、ニードル折れが発生しますので、化繊ノズルでの修理サービスをご利用下さい。

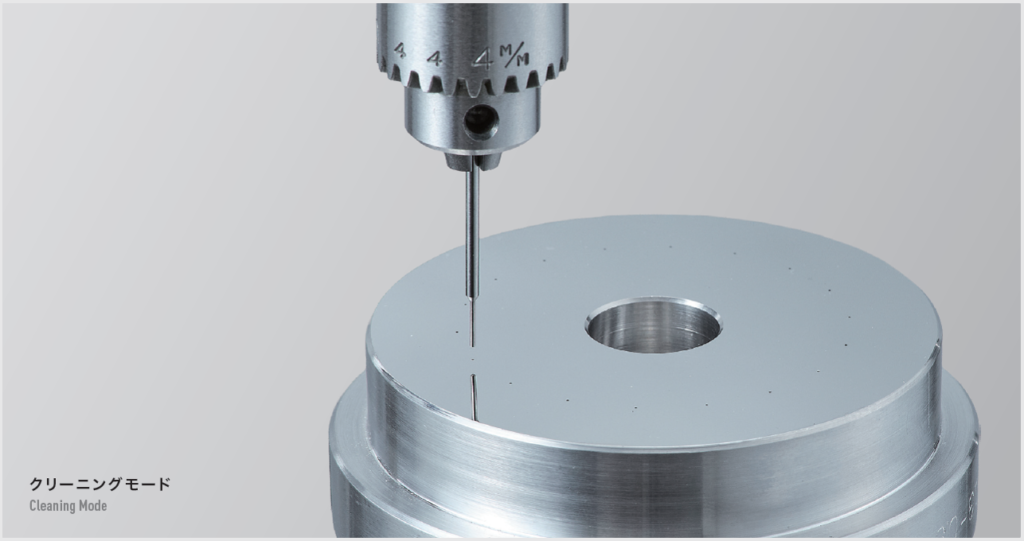

クリーニングモード

孔ダメージ対策

メンテナンスユニットを使ったマニュアル操作は、ニードルが高い真直性を保ち挿入されますので、

ニードルと孔内壁の干渉によるダメージがありません。

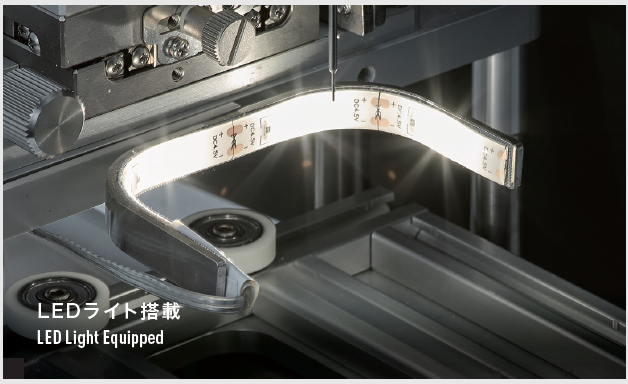

LEDライト搭載

省スペース

軽量・コンパクトで、オフラインで持ち運び可能。据付型装置のようにスペースを占有しません。

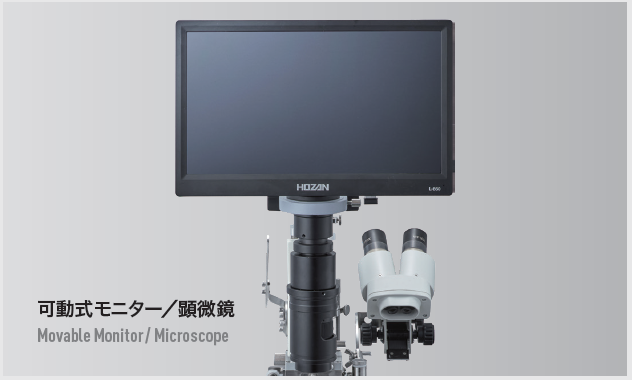

可動式モニター/顕微鏡

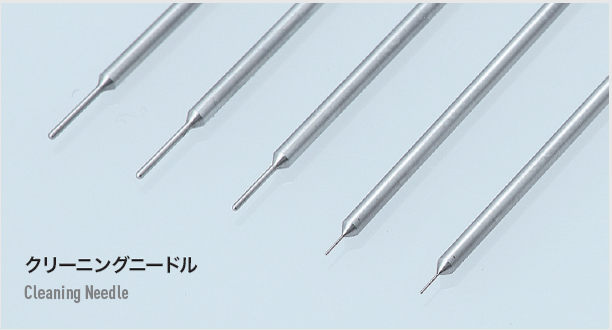

クリーニングニードル

ご使用のノズルに最適な専用クリーニングニードルを装着し、市販品では対応不可能な小径Φ0.1mm にも対応。

クリーニングニードル

不織布製造装置・紡糸装置

研究用途の小型パイロット機から生産機まで、メルトブローン、スパンボンド、溶融紡糸の各種装置導入に幅広く対応しています。弊社保有のパイロットマシン複合紡糸対応にて、原料・紡糸条件を事前評価し、ノズル・装置設計の最適化が可能です。（弊社保有の各種ノズルを使用可能です。）導入後のスタートアップ、アフターメンテナンスまで、トータルエンジニアリングを提供します。

装置導入の流れ

装置フロー | スパンボンド製造装置

原料樹脂を溶融させてノズルから吐出し、圧縮空気によって延伸するとともにコンベヤーで捕集して、ウエブを形成する。ウエブは熱ロールでプレスされるか、熱風によって熱接着されてシートとなる。

装置フロー | メルトブローン製造装置

原料樹脂を溶融させてノズルから吐出し、その周囲から熱風を噴射することでさらに糸を細くして、
コンベヤーでシートを形成する。繊維どうしは熱風により自己接着しているため、熱接着工程は必要とされない。

装置フロー | フィラメント紡糸装置

原料樹脂を溶融させてノズルから吐出し、空冷もしくは水冷させてから、引取ロール、延伸ロールを経由して、
巻取装置で紙管やボビンに巻き取られる。

洗浄機器・検査装置

超音波洗浄機

PP、PE、ナイロン等の紡糸後、ノズル・分配板のメンテナンスとして、電気焼却炉と超音波洗浄機をラインアップしました。不織布製造用（メルトブローン、スパンボンド、ウォータージェット）などの、長尺ノズルにも対応しています。各種ノズル・パックの予熱用としてもご使用いただけます。

型式KNUL-1000KNUL-3000KNUL-5000
槽容量78L210L355L
槽内寸法間口
（mm）		1500×350×1503500×400×1505500×430×150
本体寸法（mm）2206×1091×17084206×1150×17086206×1171×1708
重量800kg約1100kg約1700㎏
ヒーター容量6.5kW17.5kW30kW
電源AC200V三相
振動子走行速度0.72～7.2[m/min]
排水方式手動排水バルブ式
温度設定範囲常温～60℃
タイマー設定範
井		最大6時間（変更可能）
材質洗浄槽：SUS304　本体：SUS304　配管：SUS304

電機焼却炉

ノズル・分配板のポリマー焼却用の、電気焼却炉を製作します。洗浄用機器同様に、長尺ノズルにも対応しています。各種ノズル・パックの予熱用としてもご使用いただけます。

型式KNEF-1000KNEF-3000KNEF-5000
炉内有効寸法
（mm）		300×300×1000300×300×3000300×300×5000
本体寸法（mm）1800×2095×26493800×2095×26495800×2095×2649
制御2点自動PID記録調節
ヒーター容量30kW60kW96kW
使用温度MAX500℃
電源三相380V
その他炉内ファン／排気ファン／ポリマートラップ／台車

メルトブローンノズル(長尺)検査装置

孔内部に残っているポリマーや異物をマイクロスコープで観察します。肉眼での観察よりも、短時間で正確な検査を実施する事が可能です。

型式KNIDS-1900
測定対象1600mmM/B
本体寸法（mm）2511W×517D×1427H
重量約210kg
電源100V

A.モニター付きビデオマイクロスコープ

メーカー松電舎
名称モニター付きビデオマイクロスコープ
型式TG70TV-M
倍率25倍-150倍
モニターサイズ8インチ

B.ビデオレコーダー

メーカー松電舎
名称USBメモリ対応分割機能付ビデオレコーダー
型式GRAV-1
保存形式JPEG BMP H.264
保存先USBメモリ(付属品）
操作方法マウス（付属品）

溶液紡糸装置

３重管ノズル吐出面
マルチ(7)ボア中空糸断面
(dope: PES(ポリエーテルスルホン))
中空アルギン酸ゲルファイバー
(内液：PGA非ゲル化溶液、内径Φ0.2mm)

化繊ノズルが自社製作する高精度中空ノズルを搭載した溶液紡糸装置。
多数の製作実績により、ノズル設計、紡糸条件が最適化され、R＆D用途から生産用まで幅広く対応が可能。

Ⅰ.中空糸膜/Membrane
・PSF(ポリスルホン)、PES(ポリエーテルスルホン)、PVDF(ポリフッ化ビニリデン)等の溶液原料を紡糸できるNIPS紡糸装置。
・3系統の原料供給と、３重管中空ノズルにより、２層構造(double layer)や、内層に支持体構造の中空糸も製造可能。
・巻出し機構の追加で、組紐(braid)をボア側へ、溶液をドープ側へ流す事により、ケーブル被覆や、MBR中空膜の制作が可能。
・マルチボア中空糸　１本の糸に、複数のボアを持つ中空糸も対応可能。

Ⅱ.ソリッド糸/solid fiber
・各種溶液原料(セルロース、アクリル等)に単孔ノズルを用い、乾湿式紡糸、ゲル紡糸に対応。コラーゲン、PGA溶液、アルギン酸、
ゼラチン等のバイオマテリアルもフィラメント成型が可能。
・ノズル形状により異形断面糸、マルチホールブロック、コンジュゲート糸(複合紡糸)の設計も可能。

装置概要

１）原料タンク　ステンレス容量真空脱気圧力
dope15L-100ｋPa
dope25L-100ｋPa
bore15L
bore25L
２）定量ポンプ　ステンレス送液粘度
dope1　ギヤポンプ100～400　mPaｓ0.7～20　cc/min
dope2　ギヤポンプ100～400　mPaｓ0.7～20　cc/min
bore1　ダイヤフラム0.1　Paｓ以下0.5～20　cc/min
bore2　ダイヤフラム0.1　Paｓ以下0.5～20　cc/min
３）凝固浴槽　ステンレス容量槽深さ温度
100L900mmMAX60℃
４）巻取り機　ステンレス巻取り速度
5～100 m/min
