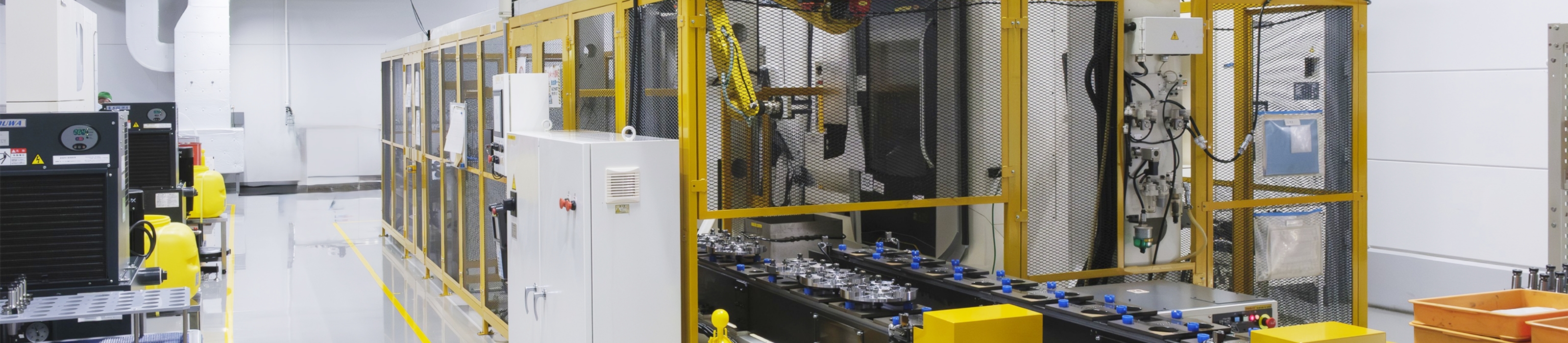

EQUIPMENT 設備紹介
化繊ノズルの製品は、ミクロン単位の精度が求められる為、設備は私たちの技術力を最大限に引き出す重要なパートナーです。
長年のノウハウを凝縮した工作機械から、品質を徹底的に保証する検査装置まで、
妥協のないものづくりを実現するため、私たちは常に最適な設備環境を整え、
その力に熟練技術者の経験と判断を組み合わせています。
当社を支える主要設備の一部をご紹介します。
加工設備
マシニングセンタ
| 大別 | メーカー名 | 型式 | 保有台数 | 仕様 |
|---|---|---|---|---|
| 5軸マシニングセンタ | ソディック | UH650L/LN5X | 1 | 各軸移動量 X455mm×Y500mm×Z300mm テーブルサイズφ160mm 主軸回転数6,000～40,000min-1 最大積載質量 10㎏ ATC16本 |
| DMG森精機 | CMX600V | 1 | 各軸移動量 X600mm×Y560mm×Z320mm 主軸回転数12,000min-1 ATC30本 津田駒工業製円テーブル設置（傾斜-30°～110°） |
|
| 碌々産業 | MEGA | 1 | 各軸移動量 X250mm×Y220mm×Z150mm テーブルサイズφ160mm 主軸回転数3,000～25,000min-1 ATC30本 |
|
| 3軸マシニングセンタ | ソディック | HS430L | 5 | 各軸移動量 X420mm×Y350mm×Z200mm 主軸回転数6,000～40,000min-1 ATC16本 |
| 安田工業 | YBM-640V | 2 | 各軸移動量 X600mm×Y400mm×Z350mm 主軸回転数～20,000min-1 ATC30本 |
|
| DMG森精機 | ACCUMILL4000 MSX-805 | 1 | 各軸移動量 X550mm×Y430mm×Z300mm 主軸回転数12,000min-1 ATC30本 |
|
| ACUMILL4000 | 15 | 各軸移動量 X550mm×Y430mm×Z300mm 主軸回転数 12,000min-1 ATC60本 （15台中3台 ATC30本） |
||
| NV5000α1A/40 | 1 | 各軸移動量 X800mm×Y510mm×Z400mm 回転数 14000min-1 ATC30本 |
||
| NV5000α1B/40 | 2 | 各軸移動量 X1020mm×Y510mm×Z400mm 回転数 14000min-1 ATC60本 |
||
| ecoMill600V | 4 | 各軸移動量 X600mm×Y560mm×Z400mm 主軸回転数 12,000min-1 ATC30本 センタースルー仕様 |
||
| CMX600V | 7 | 各軸移動量 X600mm×Y560mm×Z400mm 主軸回転数 15,000min-1 ATC60本 センタースルー仕様 |
||
| CMX1100V | 4 | 各軸移動量 X1100mm×Y560mm×Z400mm 主軸回転数 15,000min-1 ATC60本 センタースルー仕様 |
||
| NVX5100 | 1 | 各軸移動量 X1000mm×Y500mm×Z400mm 主軸回転数 15,000min-1 ATC30本 センタースルー仕様 |
||
| SV-400 | 2 | 各軸移動量 X600mm×Y400mm×Z400mm 主軸回転数 12,000min-1 ATC30本 |
||
| VS10000/50/3150 | 1 | 各軸移動量 X3150mm×Y1000mm×Z600mm 回転数30～10000min-1 ATC30本 |
||
| NV5000α1B/40 ATC60 | 3 | 各軸移動量 X1021mm×Y510mm×Z400mm 回転数1～12000min-1 ATC60本 1ｍまで加工ができる |
||
| NV5000α1A/40 ATC60 | 1 | 各軸移動量 X801mm×Y510mm×Z400mm 回転数1～12000min-1 ATC60本 800mｍまで加工ができる |
||
| NV5000B/40 ATC30 | 1 | 各軸移動量 X1021mm×Y510mm×Z400mm 回転数1～12000min-1 ATC30本 1000mｍまで加工ができる |
||
| NV5000α1B/40 ATC30 | 2 | 各軸移動量 X1021mm×Y510mm×Z400mm 回転数1～12000min-1 ATC30本 1000mｍまで加工ができる |
||
| 碌々産業 | MEGA | 5 | 各軸移動量 X400mm×Y320mm×Z200mm 主軸回転数 25,000min-1 ATC30本 |
|
| ファナック | ROBODRILL α-D28MiB5 ADV Plus |
1 | 各軸移動量 X500mm×Y400mm×Z300mm 主軸回転数 24,000min-1 ATC28本 センタースルー仕様 |
|
| TAKISAWA | MACV2E | 1 | 各軸移動量 X550mm×Y400mm×Z400mm 主軸回転数 6,000min-1 ATC24本 |
|
| オークマ | MCV20AⅡ | 1 | 各軸移動量 X4000mm×Y2000mm×Z450mm 回転数30～6000min-1 ATC24本 |
|
| MILLAC 852V | 1 | 各軸移動量 X3050mm×Y850mm×Z750mm 回転数30～10000min-1 ATC26本 |
||
| MILLAC852V | 1 | 各軸移動量 X3050mm×Y850mm×Z750mm 回転数30～10000min-1 ATC本 センタースルー仕様 |
||
| ヤマザキマザック | SVC2000L/200 | 3 | 各軸移動量 X5080mm×Y510mm×Z510mm 回転数30～15000min-1 ATC30本 センタースルー機構付き |
|
| ニデックオーケーケー | KCV800-30L型 | 1 | 各軸移動量 X3050mm×Y820mm×Z720mm 回転数30～13000min-1 ATC30本 |
|
| ニデックオーケーケー | VM900型#50 | 1 | 各軸移動量 X2060mm×Y940mm×Z820mm 回転数30～8000min-1 ATC30本 |
|
| 武田機械 | TK40S-6000MV-5 | 1 | 各軸移動量 X6000mm×Y500mm×Z450.7mm 回転数30～10000min-1 ATC40本 |
|
| 牧野フライス | MSA40 | 2 | 各軸移動量 X600mm×Y300mm×Z400mm 主軸回転数 6,000min-1 ATC60本１台、ATC30本１台 |
|
| MCC2513 | 1 | 各軸移動量 X2500mm×Y1350mm×Z1000mm 回転数30～15000min-1 ATC60本 横型でテーブルが360°回る |
||
| 門型マシニングセンタ | オークマ | MCR-A | 1 | 各軸移動量 X5200mm×Y2500mm×Z650mm 回転数30～10000min-1 ATC50本 ワーク5面を加工できる 主軸角度を5°刻みで90°まで可変できる 5面加工機 |
| 高速門形型彫マシニングセンタ | 東芝機械 | MPF-3116ES | 1 | 各軸移動量 X1900mm×Y3100mm×Z715mm（500ｍｍ） 回転数30～10000min-1 ATC60本 センタースルー仕様 |
研削盤
| 大別 | メーカー名 | 型式 | 保有台数 | 仕様 |
|---|---|---|---|---|
| 研削盤 | 住友重機械工業 | KSH870v | 1 | テーブル800mm×7000mm (立軸)砥石回転数 MAX2000min-1 (横軸)砥石回転数 MAX1200min-1 自動切込送り1～30μm／回 |
| KSH-850 | 1 | テーブル800mm×5000mm 砥石回転数 MAX2000min-1 自動切込送り0.1～50μm／回 |
||
| KSH-830X | 1 | テーブル800mm×3000mm 砥石回転数 MAX1200min-1 自動切込送り0.1～30μm／回 |
||
| 岡本工作機械製作所 | SPⅡ256NZ | 1 | テーブル600mm×2550mm 砥石回転数 MAX1800min-1 自動切込送り0.1～30μm／回 |
|
| PSG305DXNC | 1 | テーブル500mm×3000mm 砥石回転数 MAX1100min-1 自動切込送り0.1～10μm／回 |
||
| PSG205DXNC | 1 | テーブル500mm×2000mm 砥石回転数 MAX1100min-1 自動切込送り0.1～10μm／回 |
||
| PSG-455 | 1 | テーブル500mm×4500mm (立軸)砥石回転数 MAX3460min-1 (横軸)砥石回転数 MAX1100min-1 自動切込送り5～10μm／回 |
||
| PSG-305B | 1 | テーブル500mm×3000mm 砥石回転数 MAX1100min-1 自動切込送り5～10μm／回 |
||
| PSG-155B | 1 | テーブル500mm×1500mm 砥石回転数 MAX1100min-1 自動切込送り5～10μm／回 |
旋盤
| 大別 | メーカー名 | 型式 | 保有台数 | 仕様 |
|---|---|---|---|---|
| 複合旋盤 | DMG森精機 | NLX2000SY/500 | 1 |
第１主軸 8インチチャック 回転数5000min-1 回転工具主軸 10000min-1 最大加工径φ366mm |
| CNC旋盤 | ヤマザキマザック | QUICK TURN NEXUS 150-Ⅱ | 1 | 第１主軸 8インチチャック 回転数4760min-1 |
| QTN-150/300 | 1 | 第１主軸 8インチチャック 回転数4760min-1 |
||
| NC旋盤 | ツガミ | BS18-Ⅲ | 1 |
第１主軸 第2主軸 最大加工径φ18mm 工具取付け本数18本 |
| くし刃形NC旋盤 | 西部電機 | SNC-28HPⅡ | 2 | 主軸 4インチエアーチャック 回転数6000min-1 最大加工径Φ70mm（厚み8mm） 最大加工長さ60mm（外径Φ12mm真鍮材の場合） |
| SNC-28HPi | 2 | 主軸 4インチエアーチャック 回転数6000min-1 最大加工径Φ70mm（厚み8mm） 最大加工長さ60mm（外径Φ12mm真鍮材の場合） |
||
| SNC-15E | 1 | 主軸 4インチエアーチャック 回転数6000min-1 最大加工径Φ70mm（厚み8mm） 最大加工長さ60mm（外径Φ12mm真鍮材の場合） |
||
| 汎用旋盤 | 江黒鉄工 | GL-120 | 1 | 第１主軸 5インチチャック 回転数5000min-1 |
| 池貝鉄工 | EF-38 | 1 | 第１主軸 四つ爪チャック 回転数300min-1 φ400加工可能 |
|
| A25 | 1 | 第１主軸 8インチチャック 回転数1200min-1 |
||
| 愛知時計電機 | HL-300 | 1 | 第１主軸 8インチチャック 回転数2500min-1 |
|
| 光畑製作所 | HKM-800 | 1 | 第１主軸 8インチチャック 回転数1200min-1 |
|
| SCHAUBLIN | SB125 | 1 | 第１主軸 コレットチャック 回転数3000min-1 最大加工径φ24mm 最大加工長さ150mm |
検査設備
| 大別 | メーカー名 | 型式 | 保有台数 | 仕様 |
|---|---|---|---|---|
| 観察＋分析 | 日立ハイテク | SU5000 | 1 | ショットキー走査電子顕微鏡（FE_SEM） |
| SU3800SE | 2 | 高分解能ショットキー走査電子顕微鏡（FE_SEM） | ||
| S3400N＋HOLIBAX-act | 1 | 走査電子顕微鏡（SEM＋EDX） | ||
| Flex-SEM1000＋OXFORD_AZtec3.2 | 1 | 走査電子顕微鏡（SEM＋EDX） | ||
| Flex-SEM1000Ⅱ | 1 | 走査電子顕微鏡（SEM） | ||
| FB2200 | 2 | 集束イオンビーム加工観察装置（FIB） | ||
| MI4050 | 2 | 集束イオンビーム加工観察装置（FIB） | ||
| キーエンス | VHX-X1（カメラVX-Z50T） | 1 | デジタルマイクロスコープ | |
| VH5500 | 1 | デジタルマイクロスコープ | ||
| VHX6000 | 1 | デジタルマイクロスコープ | ||
| オリンパス＋ 浜松ホトニクス |
BX53M IR（カメラC9597-03） | 1 | IR（赤外）顕微鏡（接着界面評価） | |
| 漏れ検査 | アルバック | HELIOT 7/1W1-J100A | 1 | リークディテクタ（真空部品 気密性評価） |
| 表面粗さ＋形状測定 | 小坂研究所 | SE-800 | 1 | 接触式表面粗さ計 |
| 形状測定 | キーエンス | VK-X1100 | 1 | 形状解析レーザ顕微鏡 |
| VL-500 | 1 | 3Dスキャナ型三次元測定機 | ||
| 画像寸法測定 | ニコン | NEXIV VMZ-S3020 | 1 | CNC画像測定システム |
| NEXIV VMZ-R6555 | 1 | CNC画像測定システム | ||
| NEXIV VMZ-S6555 | 1 | CNC画像測定システム | ||
| キーエンス | LM-1100 | 1 | 画像寸法測定器 | |
| 寸法測定 | オリンパス | STM6-F10 | 1 | 測定顕微鏡 |
| ニコン | MM-40／L3U（ステージ_4×4B） | 1 | 測定顕微鏡 | |
| MM-40／L3U（ステージ_MHS 4×4） | 1 | 測定顕微鏡 | ||
| MM-800／LU（ステージ_MHS 6×4） | 2 | 測定顕微鏡 | ||
| MM-800／LU（ステージ_MHS 8×6B） | 1 | 測定顕微鏡 | ||
| MM-400／LU | 1 | 測定顕微鏡 | ||
| MM-400／LU型（ステージ_MHS 4×4） | 9 | 測定顕微鏡 | ||
| MM-400／LU型（ステージ_MHS 6×4） | 2 | 測定顕微鏡 | ||
| 寸法・形状測定 | ミツトヨ | Crysta-Apex V PLUS776 | 1 | CNC三次元測定機 |
